Tre tusen meter lang avløpsledning Ø800 rehabilitert gravefritt under Fredrikstad
Den massive avløpsledningen fungerte fortsatt, men Fredrikstad kommune valgte å strømperenovere røret for å unngå fremtidige problemer.
Prosjekt i Offentlig VA
Tre tusen meter lang avløpsledning Ø800 rehabilitert gravefritt under Fredrikstad
Jobb utført for Fredrikstad kommune.
- Oppdragsgiver: Fredrikstad kommune
- Rehabilitering av selvfallsledning avløp (betong) i dimensjon Ø800 mm fra pumpestasjon på Begby til Klokkerstuveien, Gamle Fredrikstad. Til sammen rett i underkant av 3000 meter ledning under jorder, fylkesvei og golfbane.
- 2941 meter med glassfiberstrømpe = 164 tonn.
- Totalt 22 UV-installasjoner mellom kummer. Gjennomsnittlig lengde 134 meter, lengste installasjon 202 meter.
- Leveransen inkluderte også forkontroll, spyling/rens, overpumping og rehabilitering av cirka 30 kummer.
- Utført i tidsrommet februar – mai 2022
Om prosjektet
Den massive avløpsledningen fungerte fortsatt greit, men nærmet seg en risikofylt alder. Brudd på avløpsledninger i denne dimensjonen kan få store konsekvenser, og Fredrikstad kommune besluttet derfor å installere strømpeforing i røret for å unngå fremtidige problemer.
UV-installasjoner

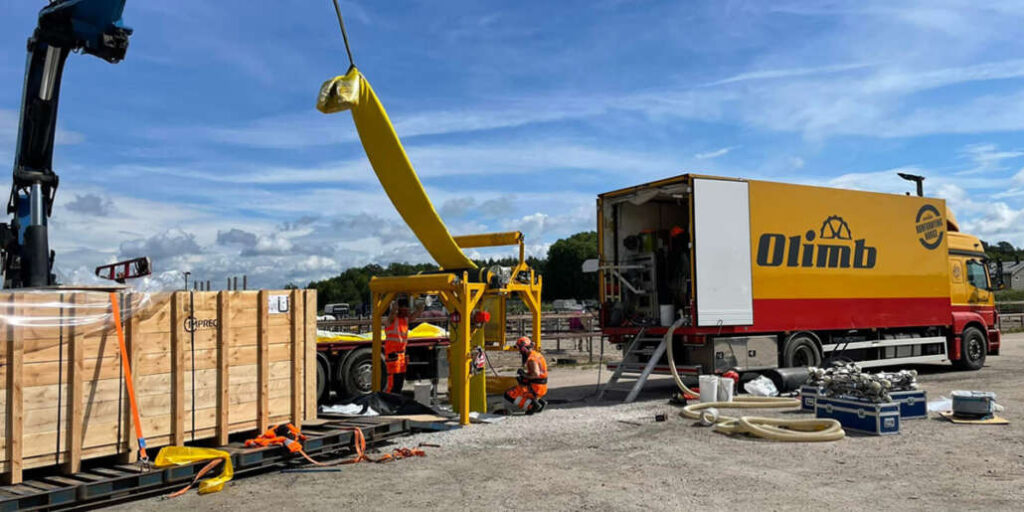

Strømperenovering kan gjøres på flere måter. Metoden som ble valgt i dette prosjektet var inntrekking av glassfiberforing som herdes med UV-lys.
SE VIDEO:
Her kan du se en animasjon av UV-installasjon
Med strømperenovering får det eksisterende røret en helt ny innside av plast og/eller glassfiber som tetter og forsterker røret. Dersom det opprinnelige røret skulle bli ødelagt, fungerer den installerte strømpen som et selvstendig plastrør.
Overpumping
Installasjoner må gjøres uten vann i avløpsrøret. For å få til dette etablerte vi en overpumping som vi flyttet med oss nedover i anlegget. Den bestod av tre store dieselpumper som fordelte vannet på tre slanger à 700 meter.

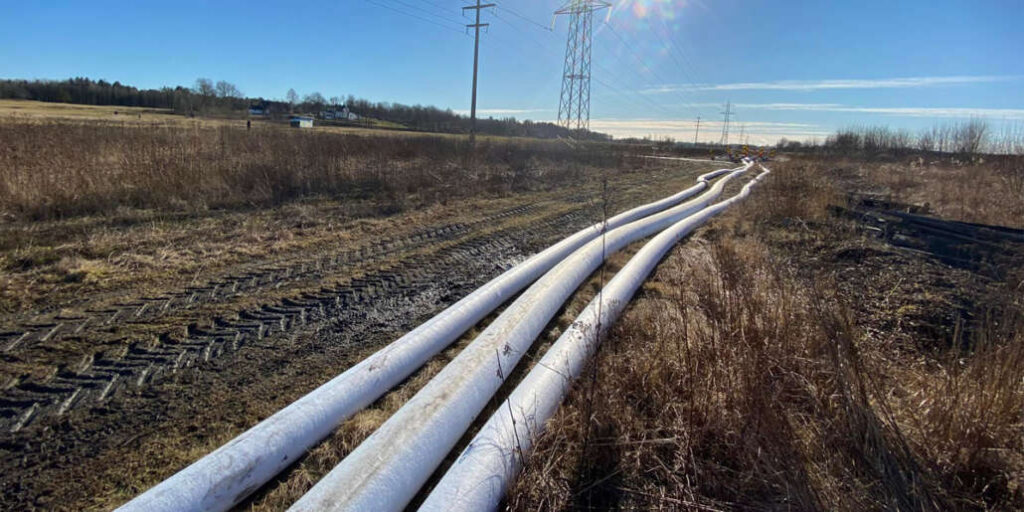

Overpumping: Det ble brukt totalt cirka åtte kilometer med pumpeledninger i prosjektet.
Varierende forhold
Reisen startet tidlig i februar på jordene ved en pumpestasjon på Begby, i klart og kaldt vintervær. Frost i bakken er perfekt når tunge biler og tungt utstyr skal kjøres og plasseres utenfor vei, og den gnistrende kulden var en perfekt start på installasjonene!

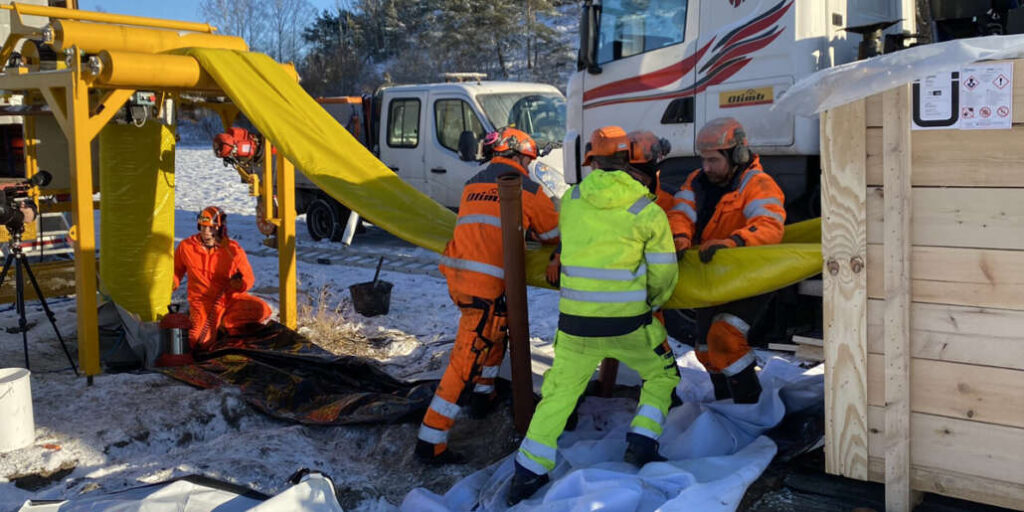

Tunge tak: Impregnerte strømpeforinger av glassfiber er veldig tunge. Til sammen 164 tonn med glassfiberforinger ble brukt i det nesten tre kilometer lange avløpsrøret.
Men så – allerede uken etter – slo mildværet til med full kraft. Regn og smelting forvandlet jordet om til et gjørmebad, og overpumpingen jobbet knallhardt med å ta unna de voldsomme vannmengdene.
I rute hele veien

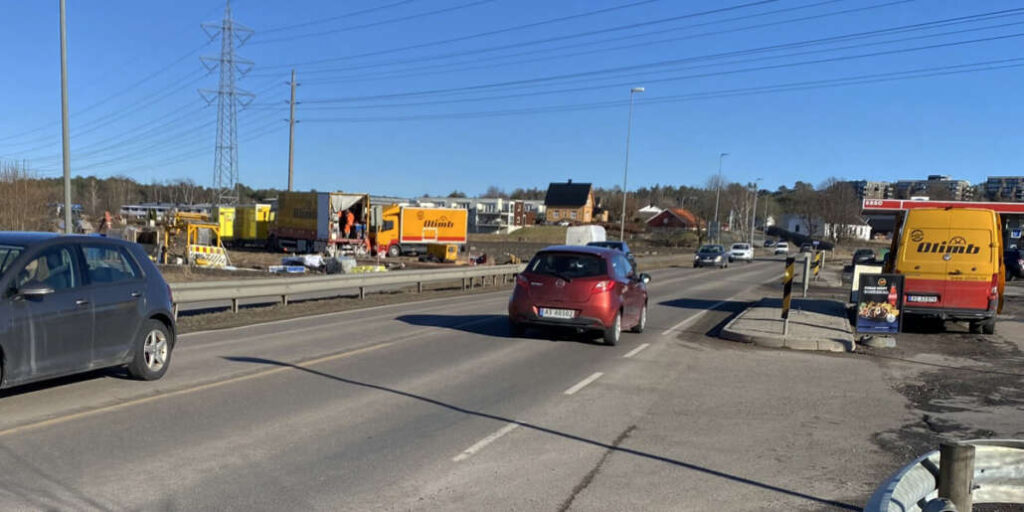

På tross av de ekstra utfordringene klarte operatørene våre å fullføre 1500 meter i løpet av første installasjonsmåned, inkludert en kryssing under den trafikkerte Haldenveien (FV 130). Der tok vi en pause i installasjonene.

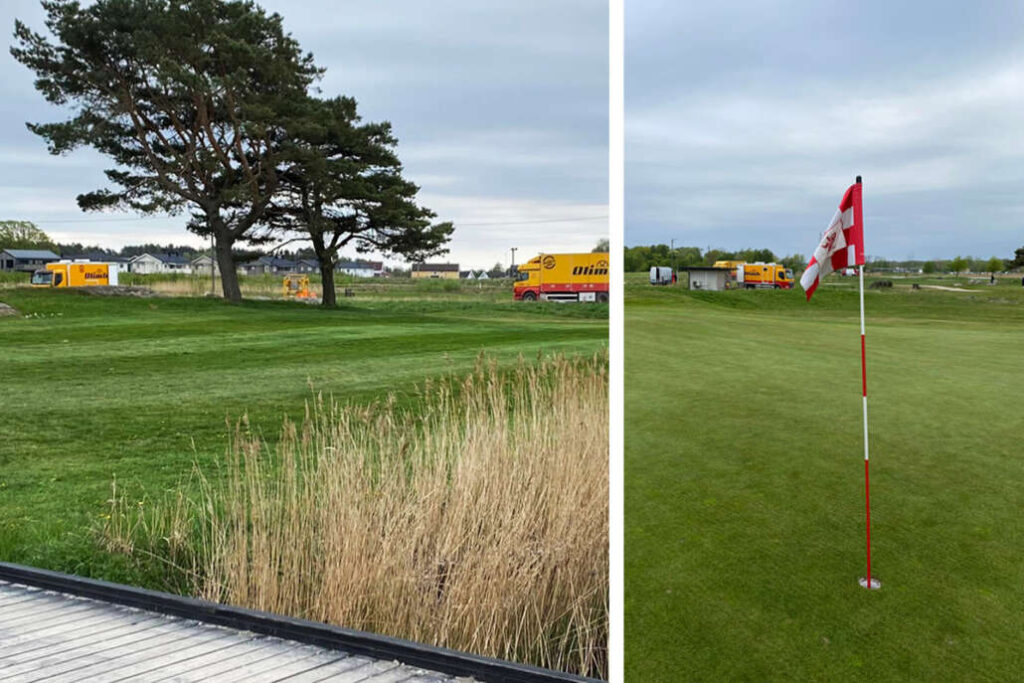

Etter påske fortsatte installasjonene i retning renseanlegget på Øra, hvor avløpsrøret også går under banen til Gamle Fredrikstad Golfklubb.
I løpet av et-par arbeidsdager rehabiliterte operatørene blant annet 310 meter over to strekk på banen, med midterste kum midt mellom utslagene til hull 2 og hull 17 (for lokale golfere).

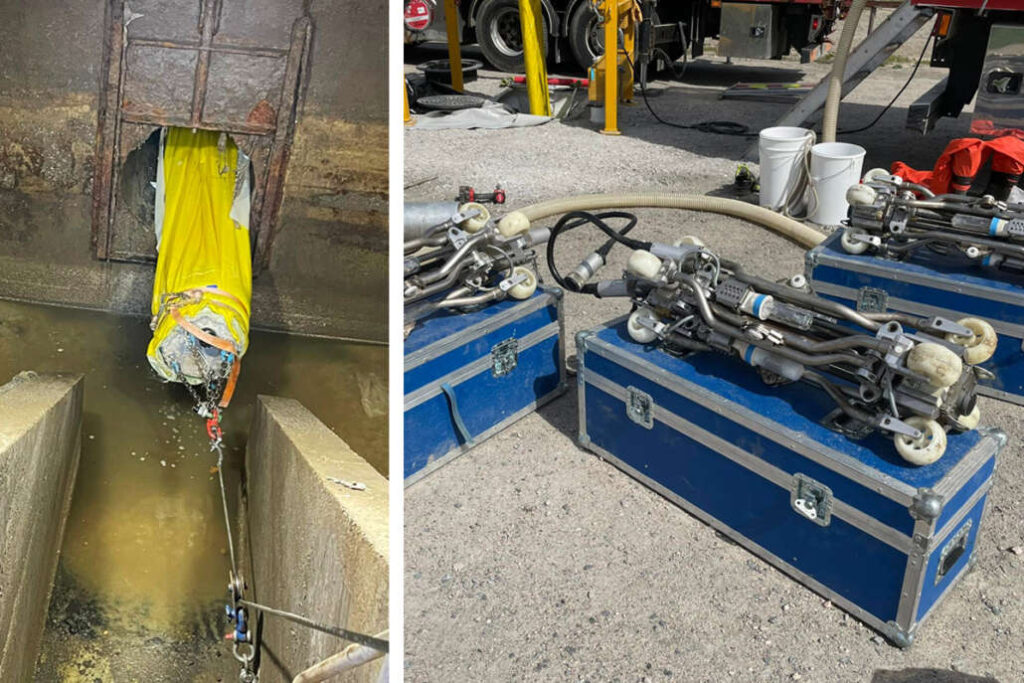

Onsdag 1. juni ankom UV-lystogene endestasjonen i Klokkerstuveien. En tre kilometer lang reise under Fredrikstad vel gjennomført! Den lengste sammenhengende UV-installasjonen vi har gjort så langt.
Rørfornying Offentlig VA
Salgs- og produksjonsjef Offentlig VA Svein Rune Myhre
Strømperenovering er den mest utbredte metoden i rørfornying av eksisterende avløpsledninger uten graving. Metoden gjør det mulig å rehabilitere ledningsnettet hundre prosent gravefritt.
